Het buiten de bus brengen van de E-pagina.
 images/ic23.gif

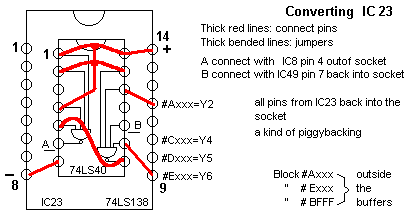

Op het moederbord moeten de adreslijnen voor de blokken #Axxx en #Exxx buiten de buffer worden gebracht.
Bij de Schakelkaart is het recept daarvoor gegeven.
Uiteraard moet bij het solderen met verstand te werk gegaan worden.

 images/mapsw.gif

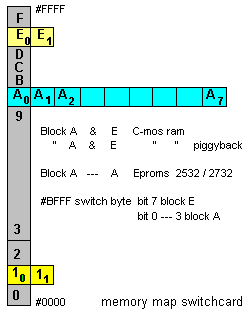

Hiernaast ziet u een schematische geheugen map van de schakelkaart.

In de loop van de tijd zijn een aantal schakelroutines ontwikkeld. De meest gebruikte zijn het Branquart- en het CX-syteem.

Het Branquart-systeem wordt ook in de Atom voor PC gebruikt.

In west Nederland was het CX-systeem ClubExtension) verreweg het populairst. Dit onder het motto CX the best there is.
Het CX_systeem zie AN. 19 nr. pag.

Het Branquart_systeem zie AN. 19 nr. pag.

Het schema staat in AN1984 nr.1 pag.50
