De kaart is een doorgemetaliseerde dubbelzijdig print met onderdelen opdruk.
De schakelkaart voegt een tiental 4K sockets toe aan de Atom.
8x een 4K socket op geheugenruimte #A000 - #AFFF
2x een 4K socket op geheugenruimte #E000 - #EFFF
(in eerste aanleg, om te bouwen naar #1000 - #1FFF)
Deze sockets zijn genummerd respectievelijk A0 t/m A7 en E0 t/m E1.
De sockets A0, A1, E0 en E1 kunnen voorzien worden met één of twee 2K Cmos geheugen IC’s, piggyback samen 4K.
Ten behoeve van de Cmos geheugens bevat de kaart een battery backup schakeling en een Write Protect schakeling.
De kaart verlangt dat de adressen #Axxx en #Exxx ‘buiten de bus’ waardoor de kaart aansluitbaar wordt ‘aan de bus’ en kan dan zowel binnen als buiten Atomkast worden aangesloten. De kaart zelf is geheel gebufferd voor alle adres en datalijnen. De databus is geklokt. Voor schakeldoeleinden wordt ook het adres #BFFF buiten de buffer gebracht waardoor de kaart softwarematig te bedienen is.

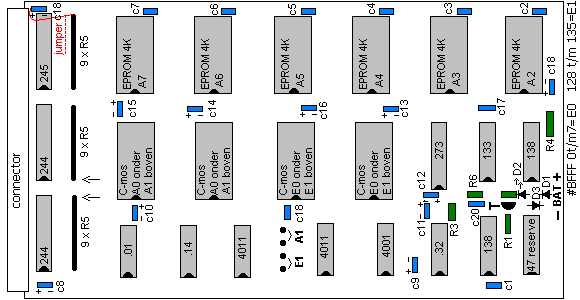

De globale onderdelen opstelling
 onderdelenlijst
| IC | weerstand | | condensator | | |
| 74LS244 2x | R1 56 | Ohm | c1 - c7 |
20 nF | keram. |
|
74LS245 | R2 220 | Ohm | c8 | 22 mF | tantalum |
| 74LS10 | R3 330 | K Ohm | c9 | 22 mF |
tantalum |
| 74LS14 | R4 27 | K Ohm | c10 | 10 mF |
tantalum |
| 74LS32 | R5 33 | K Ohm | c11 |
15 mF | tantalum |
|
74LS138 2x | 3xNetwerk 33 | K Ohm | c12 | 4,7mF | tantalum |
|
74LS273 | | | c13 - 15 | 1 mF | tantalum |
|
74LS133 | R6 4,7 | K Ohm | c16 2x | 2,2 mF | tantalum |
|
4011 BC 2x | Philips | | c17-18 |
22 mF | tantalum |
|
4001 | | | c20 | 10 mF | tantalum |
|
| | | | | |
| Transistor T | BC547B | | socket |
24 pin | 10x |
| Diodes | D3 1N4001 | | socket |
20 pin | 4x |
| | D2 Led Ro | | socket |
16 pin | 4x |
| | D1 OA95 | | socket | 14 pin | 6x |
 |
Het cijfer display De kaart bevat een 16 pins reserve voetje waarin een 74LS47 kan worden geplaatst voor het aansluiten van een 7 segment display. Dit opent de mogelijkheid om te zien welke socket is ingeschakeld.
|
|
