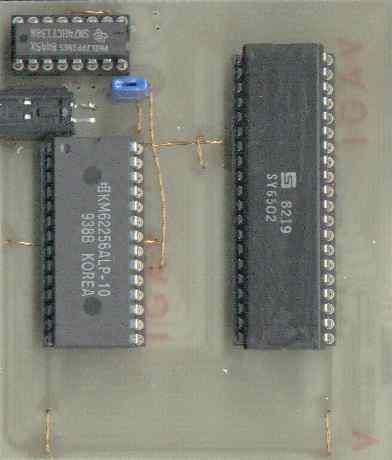

C-Mos laaggeheugen. Met dank aan W. Kautz en Th. Waaier.Het vervangen van de 2114 IC's door C-mos is zeker voor wat betreft de stroom consumptie aanteraden. Het onderstaande printje is ontworpen om met behulp van een tussenvoet (één of twee op elkaar of een combinatie met een wire-wrap voet) op de processor 6502 geplaatst te worden. Door het plaatsen van de links is het mogelijk voor het 32k of 8K geheugen te kiezen.
Zie AN 1988 nr.3, pag. 20 t/m23.
Klik ^ voor het schema.
|
In het schema zijn de jumpers getekend voor 8k van #6000 tot # 7FFF getekend. Ook is aangegeven hoe de jumpers moeten worden gezet voor een andere keuze van het geheugen gebied.
IC1 = 6502 IC2 = 6264 (8K) of 62256 (32K) IC3 = 74LS138 c = 47 nF of 100 nF |
![images/terug.gif](images/terug.gif)
|
![images/32kcmos-.gif](images/32kcmos-.gif) |
Door het punt E.S. te verbinden met het ongebruikte uitgebogen pootje van IC5 is een extra aansluiting om de chip-select te gebruiken om bijvoorbeeld de Atom-bus te sturen. De Atom-bus zal "gesloten" moeten worden bij het gebruik van de 32K versie. Hiernaast staat een mogelijkheid voor uitvoering daarvan. Indien u voor 32K werkgeheugen kiest dan moet u het geheugen in de FDC controler uitschakelen. |

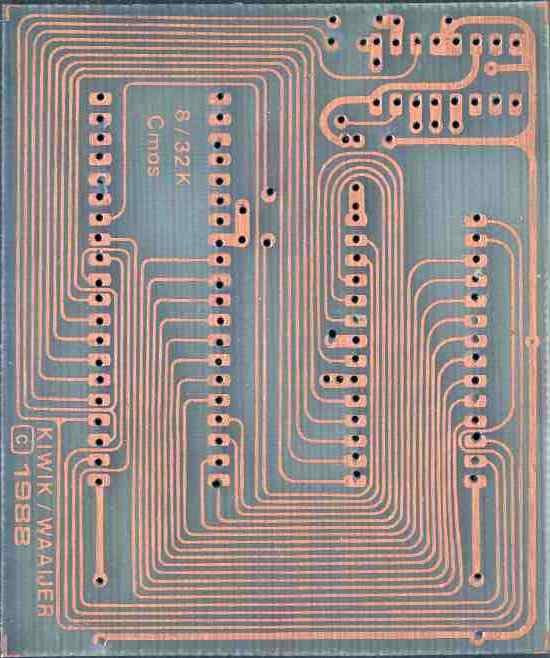

![images/32k-cmos.jpg](images/32k-cmos.jpg) |
Hier ziet u de toepassing voor het 8K geheugen
P= verbinding met T select van #6000-#7FFF Q= verbinding met T select van #4000-#5FFF R= verbinding met T select van #2000-#3FFF S= verbinding met T select van #0000-#1FFF
|

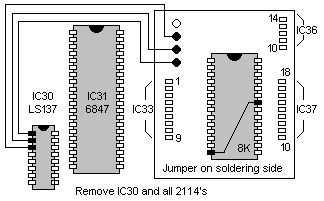

C-mos (hoog) videogeheugen. De print wordt met behulp van wire-wrap pennen over de de voeten IC33, IC 36 en IC37 gemonteerd. De data- en adreslijnen worden zo verbonden met het printje. Via de voet van de 74LS138 (IC30) naast IC31 wordt de plaats in de geheugenmap verkregen. |
|
|
