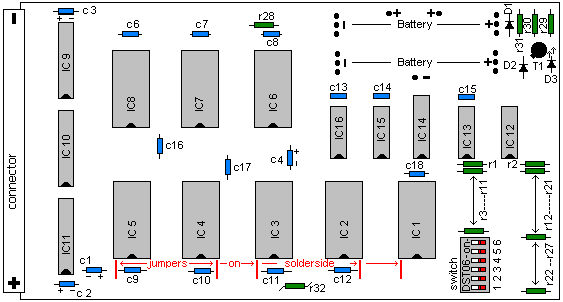

De eerste kaart die door de FAC is gemaakt in 1982. De kaart is een doorgemetaliseerde dubbelzijdige print met onderdelenopdruk. Reeds vanaf het begin is het uitbreiden van geheugen capaciteit een belangrijk item geweest. Het steeds opnieuw laden van een programma m.b.v. een cassette recorder (300 baud) was een tijdrovende zaak. Het kunnen vasthouden van gegevens in RAM onder battery-backup was de oplossing daarvoor. Battery Back-up Van de IC's 6,7en 8 (geheugenruimte #6800-#8000) is pin 24 aangesloten op de battery back-up voorziening. Als de computer aanstaat worden deze IC's gevoed uit de aangesloten 5 volt Atom voeding en als de computer uitstaat en de batterijen zijn gemonteerd, op ± 2,6 volt; wat voldoende is om de geheugeninhoud te bewaren. De voeding van de IC's 1 t/m 5, pin 24, (geheugenruimte #4000-#6800) is op de print niet aangesloten. Gebruik daarvoor de rode jumpers naar de printbaan die met een plus is aangegeven. Als u meer geheugen onder battery back-up wilt hebben; sluit dan de betreffende IC's niet aan op de Plus baan (op de soldeerzijde met I gemerkt) maar op de baan die gevoed wordt door de batterij spanning als de computer uitstaat (met II gemerkt). De onderdelen opstelling..
De onderdelenlijst.
Write Protect De IC's 6, 7 en 8 zijn op de print reeds als Write Protect geschakeld. Pin 21 van deze IC's is verbonden met schakelaar 6 van de dip-switch. De pinnen 21 van IC's 1 t/m 5 kunnen ook aangesloten worden op de dip-switches 1 t/m 5. Daarvoor zijn soldeerpunten op de print aanwezig. Door het beschikbaar komen van een DOS voor de Atom is de noodzaak van WP niet meer direct aanwezig.
  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
